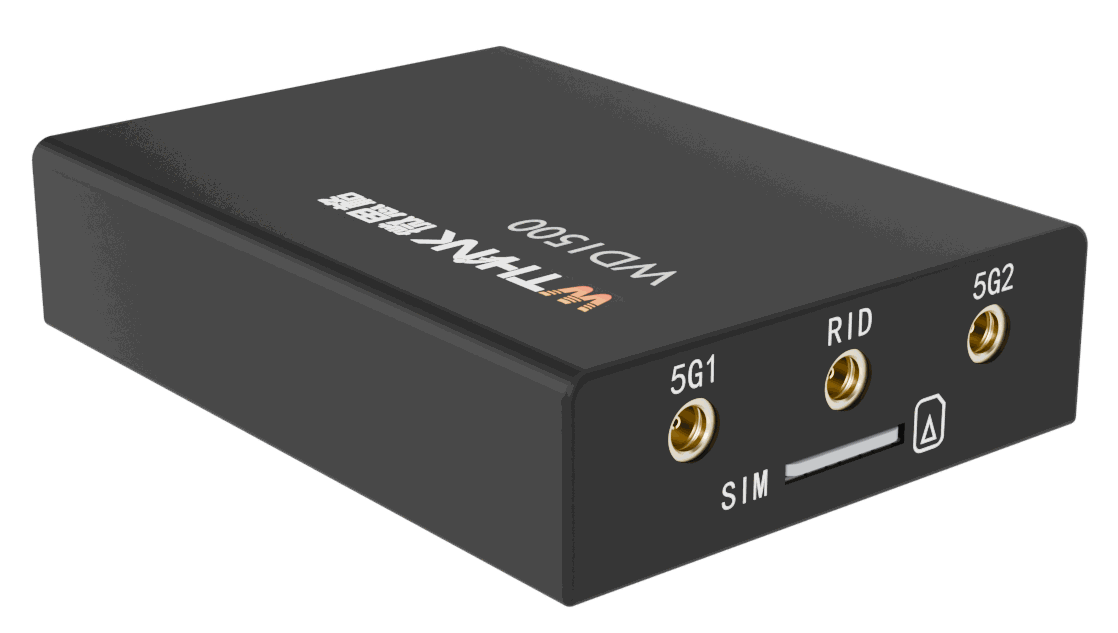

5G Redcap终端 WD1500
产品介绍
基于RedCap的5G网联无人机机载通信监管终端（5G Redcap终端 WD1500）是一款专为低空经济与无人系统设计的高性能、超轻量化无线通信设备。该终端具备极小体积与超轻重量，可完美匹配大疆多款行业级无人机及定制化无人系统，实现超远距离的5G网联管控与高可靠的实时数据回传。
- 超轻量与高兼容设计：设备重量仅 28 克（不含天线支架），体积轻小，可配合专用支架轻松装配至大疆 M3E/M3T 等小型化商业无人机，同时兼容 M30、M350 等大型飞行平台，有效减少飞行负载，极大提升作业航时。
- 丰富的扩展能力：提供 TTL 与 USB 2.0 (OTG) 等多种硬核扩展接口，便于适配定制无人机、微小型工业/民用机器人等各种移动无人系统，提供可靠的远控及边缘计算扩展能力。
- 极致图传时延：支持 5G 高带宽低延时图传，端到端视频流图传时延小于 230ms，保障飞行操控与工业管控的极速反馈。
- DJI PSDK 深度集成：高度适配大疆 PSDK（Payload SDK）标准接口，单根线缆集成供电、USB 与 TTL 信号，实现真正的即插即用和零额外布线。
- 多网高可靠通信：支持 Nano-SIM 与内置 eSIM 双卡模式，搭载 MMCX 高可靠轻量化天线，实现 2G/3G/4G/5G/RedCap 全网通稳定通信。
- 微型移动终端管控：亦可用于微小型工业或民用机器人，提供无人化远程数据传输与精准远程控制功能。
硬件规格
| 规格项 | 详细参数 |
|---|---|
| 处理器 | 单核 ARM Cortex-A55 750MHz |
| 系统内存 | 128MB |
| 存储容量 | 256MB |
| 无人机接口 | 大疆 PSDK 接口（集成供电、USB 和 TTL 信号） |
| 天线接口 | MMCX 轻量化天线接口（支持 2G/3G/4G/5G / RedCap (NR) 全网通） |
| SIM卡槽 | Nano-SIM 物理卡槽，同时支持内置 eSIM |
| 扩展接口 | 高速 TTL 串口（支持标准串口及最高 2Mbps 定制波特率）/ USB 2.0 (OTG) |
| 状态指示 | 三色 LED 指示灯（指示设备运行状态与当前网络状态） |
| 外观尺寸 | 39 x 54 x 12.5 mm |
| 设备重量 | 28 克（不含天线支架） |
| 工作温度 | -25℃ ~ 65℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 输入电源 | PSDK 直接输入，输入范围 5 ~ 32 VDC |
| 整机功耗 | 平均功耗 < 2W，最大功耗 3.5W |
| 电磁兼容可靠性 | 静电放电（GB/T 17626.2）、浪涌（GB/T 17626.5）、射频传导骚扰（GB/T 17626.6）抗扰度均不低于类别2 |
软件规格
| 规格项 | 详细参数 |
|---|---|
| 操作系统 | Linux 嵌入式操作系统 |
| 开发环境 | 支持 C/C++ / Python 进行二次开发与应用集成 |
| 大疆无人机业务 | 支持航线下发、自动航线飞行、实时飞行控制、虚拟遥杆操控、实时图像回传、照片回传、大疆喊话器控制等 |
| 定制无人机业务 | 提供航线下发、飞行控制、虚拟遥杆、图像/照片回传等功能（需进行通信协议对接） |
| 实时视频直播 | 支持无人机/机器人等系统的高清视频实时直播，端到端超低延迟 < 230ms |
| 定制通信协议 | 支持第三方标准协议定制（MQTT、HTTP、HTTPS），方便接入各种行业云平台 |
| 可靠性看门狗 | 系统内置软/硬件双重看门狗，故障时实现自动复位（复位恢复时间 < 20s） |
| 断网智能恢复 | 智能网络状态实时跟踪检测，发现连接异常时自动执行网络重连与恢复机制 |
